Chapter2: Relation Model¶

关系数据结构（Relational Data Structure）¶

数学定义¶

关系定义为域列表的笛卡尔积的子集：D1 × D2 × … × Dn。
与数学定义的区别：每个域分配属性名；关系为有限集。
形式化表述：给定域 D1, D2, …, Dn，关系 r 是 D1 × D2 × … × Dn 的子集，即 n-元组 (a1, a2, …, an) 的集合，其中 ai ∈ Di。

示例¶

域示例：customer-name = {Jones, Smith, Curry, Lindsay}；customer-street = {Main, North, Park}；customer-city = {Harrison, Rye, Pittsfield}。
关系示例：r = {(Jones, Main, Harrison), (Smith, North, Rye), (Curry, North, Rye), (Lindsay, Park, Pittsfield), …}，定义在 customer-name × customer-street × customer-city 上。

关系模式（Relation Schema）¶

表示为 R = (A1, A2, …, An)，例如 Customer-schema = (customer-name, customer-street, customer-city)。
r(R) 表示模式 R 上的关系。
也可记为 R(U)，其中 A1, A2, …, An 为属性；每个属性对应域 Di：{A1} → D1, {A2} → D2, …, {An} → Dn。

关系实例（Relation Instance）¶

关系的当前值用表格表示。
元组（Tuple）或行（Row）表示记录；属性（Attribute）或列（Column）。
示例表格：customer 表，包含 customer-name, customer-street, customer-city 的行，如 (Jones, Main, Harrison) 等。

属性¶

元组顺序无关（行顺序无关）。
属性顺序无关（列顺序无关）。
所有属性的域必须是原子的。
属性名必须不同。
多个属性可有相同域。
元组无重复。
示例：学生表 (NO, Name, Sex, Age, Class, Dept)。

数据库模式与实例（Database Schema）¶

数据库模式：数据库的逻辑设计。
数据库实例：数据库在给定时刻的数据快照。
包括关系模式和关系实例。

超键（SuperKey）¶

对于模式 R(U)，K ⊆ U 是超键，如果在任何关系 r 中，没有两个不同元组在 K 上有相同值，即若 t1 ≠ t2，则 t1[K] ≠ t2[K]。
值足以唯一标识每个可能的元组。
示例：{customer-name, customer-street} 和 {customer-name} 是 Customer 的超键。

候选键（Candidate Key）¶

候选键是最小超键。
示例：customer-id 是 customer 的候选键；account-number 是 account 的候选键。
学生表 (no, id, name, sex, age)：{no} 和 {id} 是候选键，可选 {no} 作为主键。
属性：唯一性（Uniqueness）：没有两个元组在 K 上相同；最小性（Irreducibility）：K 的任何真子集不具有唯一性。

主键（Primary Key）¶

从候选键中选择一个作为主键。

外键（Foreign Key）¶

对于关系 R1 和 R2，如果 R1 包含 R2 的主键 X，则 X 是 R1 参照 R2 的外键。
R1 为参照关系，R2 为被参照关系。
示例：Employee (no, name, sex, age, deptno)；Dept (deptno, name, address)：deptno 是 Employee 参照 Dept 的外键。
问题解答：外键值可为 NULL；外键名不必与参照主键相同；外键可定义在同一表上。

大学组织示例（University Organization）¶

部门：dept_name (唯一), building, budget。
课程：course_id, title, dept_name, credits, prerequisites。
教师：ID (唯一), name, dept_name, salary。
学生：ID (唯一), name, dept_name, tot_cred。
教室：building, room_number, capacity。
班级：course_id, sec_id, year, semester, building, room_number, time_slot_id。
教学分配：教师与班级。
学生注册：学生与课程/班级。
包括大学数据库模式图（Schema Diagram）。

完整性约束（Integrity Constraint）¶

参照完整性（Referential Integrity）：r1 中外键值要么为 NULL，要么必须出现在 r2 的主键值中。
实体完整性（Entity Integrity）：主键列假设 NOT NULL。

关系代数基本操作（Fundamental Relational-Algebra-Operations）¶

六个基本操作符¶

Select (选择)：σ。
Project (投影)：Π。
Union (并)：∪。
Set Difference (差)：−。
Cartesian Product (笛卡尔积)：×。
Rename (更名)：ρ。
操作符以一个或两个关系作为输入，产生一个新关系作为结果。

Select 操作¶

定义：σ_p(r) = {t | t ∈ r and p(t)}。
p 为命题逻辑公式，由 ∧ (and)、∨ (or)、¬ (not) 连接的项组成。
每个项为 op 或 op ，其中 op ∈ {=, ≠, >, ≥, <, ≤}。
示例：σ_dept_name=“Physics”(instructor)。
示例：σ_A=B ∧ D>5(r)，从关系 r 中选择满足 A=B 且 D>5 的元组。

Project 操作¶

定义：Π_A1, A2, …, Ak(r)，结果为 k 列关系，通过删除未列出列获得。
自动移除重复行，因为关系是集合。
示例：Π_ID, name, salary(instructor)，从 instructor 中投影 ID、name 和 salary 属性。
示例：Π_A,C(r)，从 r 中投影 A 和 C 列，并移除重复。

Union 操作¶

定义：r ∪ s = {t | t ∈ r or t ∈ s}。
要求：r 和 s 必须有相同属性数，且对应属性域兼容。
示例：查找 Fall 2009 或 Spring 2010 学期教授的课程：Π_course_id(σ_semester=“Fall” ∧ year=2009(section)) ∪ Π_course_id(σ_semester=“Spring” ∧ year=2010(section))。

Set Difference 操作¶

定义：r − s = {t | t ∈ r and t ∉ s}。
要求：r 和 s 必须兼容（相同属性数和域）。
示例：查找 Fall 2009 但不在 Spring 2010 学期教授的课程：Π_course_id(σ_semester=“Fall” ∧ year=2009(section)) − Π_course_id(σ_semester=“Spring” ∧ year=2010(section))。

Cartesian Product 操作¶

定义：r × s = {t q | t ∈ r and q ∈ s}。
假设 r(R) 和 s(S) 的属性 disjoint（R ∩ S = ∅）；否则需重命名。
用于组合两个关系的信息。
示例：r × s，生成 r 中每个元组与 s 中每个元组的组合。

Rename 操作¶

定义：ρ_x(E)，将表达式 E 的结果重命名为 x。
对于 arity n 的 E：ρ_x(A1, A2, …, An)(E)，将属性重命名为 A1, A2, …, An。
用于命名表达式结果或引用多个名称。

形式定义¶

基本表达式：数据库中的关系或常量关系。
关系代数表达式通过以下方式构建：E1 ∪ E2、E1 − E2、E1 × E2、σ_p(E1)、Π_s(E1)、ρ_x(E1)。

附加关系代数操作（Additional Relational-Algebra-Operations）¶

附加关系代数操作的核心价值是不增强关系代数的表达能力，但能大幅简化常见查询的表述形式，让复杂查询逻辑更清晰易懂。

集合交操作（Set Intersection）¶

定义：r ∩ s = {t | t ∈ r 且 t ∈ s}，即返回同时存在于关系r和s中的所有元组。
等价表达式：r ∩ s = r − (r − s)，可通过差运算推导得出。
适用条件：关系r和s必须兼容，要求属性数量相同且对应属性的域一致。
示例：若r包含元组(α,1)、(α,2)、(β,1)，s包含元组(α,2)、(β,3)，则r ∩ s的结果为(α,2)。

连接操作（Join）¶

定义：记为r ⋈_AθB s，其中θ ∈ {=, ≠, ≥, ≤, >, <}，表示从r和s的笛卡尔积中，筛选出满足“r的属性A与s的属性B满足θ关系”的元组，最终结果为r和s元组的拼接。
等价表达式：r ⋈_AθB s = σ_AθB(r × s)，本质是笛卡尔积后加选择条件。
示例：r ⋈_A>D s 表示从r×s中筛选出r的A属性值大于s的D属性值的元组，再拼接形成结果。

自然连接操作（Natural Join）¶

定义：记为r ⋈ s，自动寻找r和s的公共属性B，先对r和s做笛卡尔积，筛选出公共属性值相等的元组，再删除重复的公共属性列。
等价表达式：r ⋈ s = Π_Att(r)∪(Att(s)-{B}) σ_r.B=s.B(r × s)，其中Att(r)表示r的所有属性，Att(s)-{B}表示s中除公共属性B外的其他属性。
核心特点：无需手动指定连接条件，自动基于公共属性匹配，结果中无重复属性。
示例：若r和s的公共属性为B、D，则r ⋈ s会筛选r.B=s.B且r.D=s.D的元组，最终结果仅保留一套B、D属性列。

除法操作（Division）¶

前提条件：设关系r的模式为R=(A1,…,Am,B1,…,Bn)，关系s的模式为S=(B1,…,Bn)，s的属性集是r属性集的子集。
结果模式：r ÷ s的模式为R − S=(A1,…,Am)，仅保留r中不属于s的属性列。
定义：r ÷ s = {t | t ∈ Π_R-S(r) 且对所有u ∈ s，都有tu ∈ r}，即返回r中“与s的所有元组都能匹配”的前缀元组。
等价表达式：r ÷ s = Π_R-S(r) − Π_R-S((Π_R-S(r) × s) − r)，通过笛卡尔积、差运算推导得出。
示例：若r包含元组(a,b,c,d)、(a,b,e,f)、(e,d,c,d)等，s包含元组(c,d)、(e,f)，则r ÷ s的结果为(a,b)、(e,d)。

赋值操作（Assignment）¶

定义：使用赋值符号“←”，将复杂查询分解为一系列简单的关系代数表达式，将中间结果赋值给临时关系变量，最终通过变量组合得到查询结果。
核心作用：简化复杂查询的逻辑结构，让查询步骤更清晰，便于理解和维护。
示例：计算r ÷ s可通过赋值拆解为3步：
temp1 ← Π_R-S(r)，提取r中不属于s的属性列；
temp2 ← Π_R-S((temp1 × s) − r)，找出temp1中与s无法完全匹配的元组；
result = temp1 − temp2，得到除法运算的最终结果。

扩展关系代数操作（Extended Relational-Algebra-Operations）¶

扩展关系代数操作是在基础/附加关系代数操作的基础上，针对“避免信息丢失”“处理未知值”等实际需求的补充，核心解决传统连接操作中“丢失不匹配元组”和“未知值处理逻辑不明确”的问题。

外部连接操作（Outer Join）¶

外部连接的核心目标是避免连接过程中的信息丢失：先按照传统连接（如自然连接）的逻辑计算匹配结果，再将其中一个或两个关系中“未匹配到的元组”补充到结果中，未匹配的属性列用null值填充。

1. 左外连接（Left Outer Join）¶

符号：r ⟕ s（以左侧关系r为基准，如loan ⟕ borrower中loan是左关系）
定义：先计算r与s的自然连接（或指定条件的连接），再将r中所有未匹配到s的元组补充到结果中，s对应的属性列填充为null。
示例（以loan ⟕ borrower为例）：
loan中存在元组（L-260, 1700, Perryridge），若borrower中无该贷款号的记录，则左外连接结果会保留该元组，customer-name列填充为null。

2. 右外连接（Right Outer Join）¶

符号：r ⟖ s（以右侧关系s为基准，如loan ⟖ borrower中borrower是右关系）
定义：先计算r与s的自然连接（或指定条件的连接），再将s中所有未匹配到r的元组补充到结果中，r对应的属性列填充为null。
示例（以loan ⟖ borrower为例）：
borrower中存在元组（Hayes, L-155），若loan中无L-155的记录，则右外连接结果会保留该元组，amount和branch-name列填充为null。

3. 全外连接（Full Outer Join）¶

符号：r ⟗ s（同时保留左、右关系的未匹配元组）
定义：先计算r与s的自然连接（或指定条件的连接），再分别将r中未匹配的元组、s中未匹配的元组补充到结果中，未匹配的属性列均填充为null。
示例（以loan ⟗ borrower为例）：
同时保留loan中未匹配的（L-260, 1700, Perryridge）和borrower中未匹配的（Hayes, L-155），前者customer-name为null，后者amount和branch-name为null。

Null 值（空值）处理规则¶

null是关系代数中用于表示“未知值”或“不存在的值”的特殊标记，其运算和处理逻辑需遵循以下规则，以避免歧义。

1. 基本含义与算术运算¶

含义：null不代表任何具体值，仅表示“无法确定”或“无此值”。
算术运算：任何涉及null的算术表达式结果均为null（如5 + null = null、10 × null = null）。

2. 聚合函数与重复处理¶

聚合函数（如求和、计数、平均值）：直接忽略null值，仅基于非空值计算（例如AVG(balance)中若有null的balance，则不纳入平均计算）。
重复消除（如投影去重）与分组：null被视为与自身相等的“值”——两个元组若仅在null列上相同，会被判定为重复元组（去重时会合并，分组时会归为同一组）。

3. 比较运算与三值逻辑¶

比较运算：任何属性与null的比较结果均为unknown（既非true也非false），例如balance > null = unknown、name = null = unknown。
三值逻辑：基于true、false、unknown三种结果的逻辑运算规则：
OR（或）：unknown ∨ true = true，unknown ∨ false = unknown，unknown ∨ unknown = unknown；
AND（与）：true ∧ unknown = unknown，false ∧ unknown = false，unknown ∧ unknown = unknown；
NOT（非）：NOT unknown = unknown。

4. 在关系代数操作中的具体表现¶

选择（Select）：若选择谓词的结果为unknown，则视为false，对应的元组不被选中；
连接（Join）：若两个元组的公共属性中存在null（无论单侧还是双侧），则判定为“不匹配”，不纳入连接结果；
投影（Projection）、并（Union）、交（Intersection）、差（Set Difference）：null按“与自身相等”处理——若两个元组的非null列完全一致，且null列位置相同，则视为重复元组（投影去重、并操作去重时会合并）。

数据库修改（Modification of the Database）¶

数据库修改通过关系代数表达式实现，核心包括删除（Deletion）、插入（Insertion） 和更新（Updating） 三种操作，均直接作用于关系（表），确保数据的增删改符合逻辑规则。

1. 删除操作（Deletion）¶

删除操作用于从关系中移除满足特定条件的元组（行），仅能删除完整元组，无法单独删除某一属性的值。

核心逻辑¶

通过关系代数的“差运算”实现，表达式为：
r ← r − E
其中： - r 是待删除元组的目标关系； - E 是一个关系代数查询，其结果是“需要从r中删除的元组集合”。

示例：删除Perryridge分支的所有账户¶

要删除account表中“branch-name=Perryridge”的所有账户，先通过选择操作筛选出这些账户，再用差运算从原表中移除：
account ← account − σ_branch-name=“Perryridge”(account)
- 步骤1：σ_branch-name=“Perryridge”(account) 筛选出Perryridge分支的所有账户元组；
- 步骤2：account − 筛选结果 从原account表中移除这些元组，得到更新后的account表。

2. 插入操作（Insertion）¶

插入操作用于向关系中添加新元组，新元组可通过“常量指定”或“查询结果推导”获取，需确保插入的元组结构与关系模式（属性数量、域）一致。

核心逻辑¶

通过关系代数的“并运算”实现，表达式为：
r ← r ∪ E
其中： - r 是待插入元组的目标关系； - E 是新元组的来源，可为“常量关系”（单个/多个固定元组）或“关系代数查询结果”（批量推导元组）。

示例1：插入单个元组（Smith的账户信息）¶

向account表插入“Perryridge分支、账号A-973、余额1200”的元组，同时向depositor表插入“客户Smith、账号A-973”的关联元组：
1. account ← account ∪ {(“Perryridge”, A-973, 1200)}
- {(“Perryridge”, A-973, 1200)} 是常量关系，包含一个符合account模式的元组；
2. depositor ← depositor ∪ {(“Smith”, A-973)}
- 同步插入客户与账号的关联关系，确保数据一致性。

示例2：批量插入（为Perryridge贷款客户赠送账户）¶

为Perryridge分支的所有贷款客户赠送“余额200、账号=贷款号”的储蓄账户，需批量推导新元组并插入：
1. r1 ← σ_branch_name=“Perryridge”(borrower ⋈ loan)
- 通过自然连接borrower ⋈ loan关联客户、贷款信息，再筛选出Perryridge分支的客户元组，存入临时关系r1；
2. account ← account ∪ Π_loan_number, branch_name, 200(r1)
- 从r1中投影“loan_number（作为账号）、branch_name、200（固定余额）”，插入account表；
3. depositor ← depositor ∪ Π_customer_name, loan_number(r1)
- 从r1中投影“customer_name、loan_number（作为账号）”，插入depositor表，建立客户与新账号的关联。

3. 更新操作（Updating）¶

更新操作用于修改关系中已有元组的属性值，无需删除原元组，直接通过“广义投影”生成新值。

核心逻辑¶

通过“广义投影”实现，表达式为：
r ← Π_F1, F2, …, Fi(r)
其中： - F1, F2, …, Fi 是投影规则，对应r的每个属性： - 若属性无需更新，Fi直接使用原属性名（如account-number）； - 若属性需要更新，Fi是一个表达式（如balance * 1.05），基于原属性值计算新值。

示例1：全量更新（所有账户余额增加5%）¶

为account表中所有账户的balance属性增加5%，直接对balance做表达式投影：
account ← Π_account-number, branch-name, balance * 1.05(account)
- 投影规则：account-number（原属性）、branch-name（原属性）、balance * 1.05（新值表达式），生成所有账户余额更新后的元组，覆盖原account表。

示例2：条件更新（按余额分级调整利率）¶

对balance > 10000的账户余额增加6%，对balance ≤ 10000的账户增加5%，需分条件投影后合并：
account ← Π_account_number, branch_name, balance * 1.06(σ_BAL>10000(account)) ∪ Π_account_number, branch_name, balance * 1.05(σ_BAL≤10000(account))
- 步骤1：σ_BAL>10000(account) 筛选高余额账户，投影时balance按1.06倍更新；
- 步骤2：σ_BAL≤10000(account) 筛选低余额账户，投影时balance按1.05倍更新；
- 步骤3：用“并运算”合并两类更新后的元组，覆盖原account表。

示例¶

银行示例（Banking Example）：
branch (branch-name, branch-city, assets)。
customer (customer-name, customer-street, customer-city)。
account (account-number, branch-name, balance)。
loan (loan-number, branch-name, amount)。
depositor (customer-name, account-number)。
borrower (customer-name, loan-number)。
查询示例：
查找 > $1200 贷款：σ_amount>1200(loan)。
查找 > $1200 贷款号：Π_loan-number(σ_amount>1200(loan))。
查找有贷款或账户或两者客户名：Π_customer-name(borrower) ∪ Π_customer-name(depositor)。
查找既有贷款又有账户客户名：Π_customer-name(borrower) ∩ Π_customer-name(depositor)。
查找 Perryridge 分支贷款客户名：Π_customer-name(σ_branch-name=“Perryridge”(σ_borrower.loan-number=loan.loan-number(borrower × loan)))。
查找 Perryridge 贷款但无任何分支账户客户名：Π_customer-name(σ_branch-name=“Perryridge”(σ_borrower.loan-number=loan.loan-number(borrower × loan))) − Π_customer-name(depositor)。
查找最大账户余额：Π_balance(account) − Π_account.balance(σ_account.balance<d.balance(account × ρ_d(account)))。
查找至少在 Downtown 和 Uptown 分支有账户客户：Π_CN(σ_BN=“Downtown”(depositor ⋈ account)) ∩ Π_CN(σ_BN=“Uptown”(depositor ⋈ account))；或 Π_customer-name, branch-name(depositor ⋈ account) ÷ ρ_temp(branch-name)({(“Downtown”), (“Uptown”)})。
查找 Brooklyn 市所有分支有账户客户：Π_customer-name, branch-name(depositor ⋈ account) ÷ Π_branch-name(σ_branch-city=“Brooklyn”(branch))。
示例 2：
S (SNO, SName, Sex, Age, Class, Dept)。
C (Cno, Cname, Dept)。
SC (SNO, Cno, Grade)。
查询：
- (1) Π_SNO,GRADE(σ_CNO=’C2’(SC))。
- (2) Π_SNO,SNAME(σ_CNO=’C2’(S ⋈ SC))。
- (3) Π_SNO,SNAME(σ_CNAME=’DB’(S ⋈ SC ⋈ C))。
- (4) Π_SNO,SNAME(S) − Π_SNO,SNAME(σ_CNO=’C2’(S ⋈ SC))。
- (5) Π_SNAME(S ⋈ (Π_SNO,CNO(SC) ÷ Π_CNO(C)))。

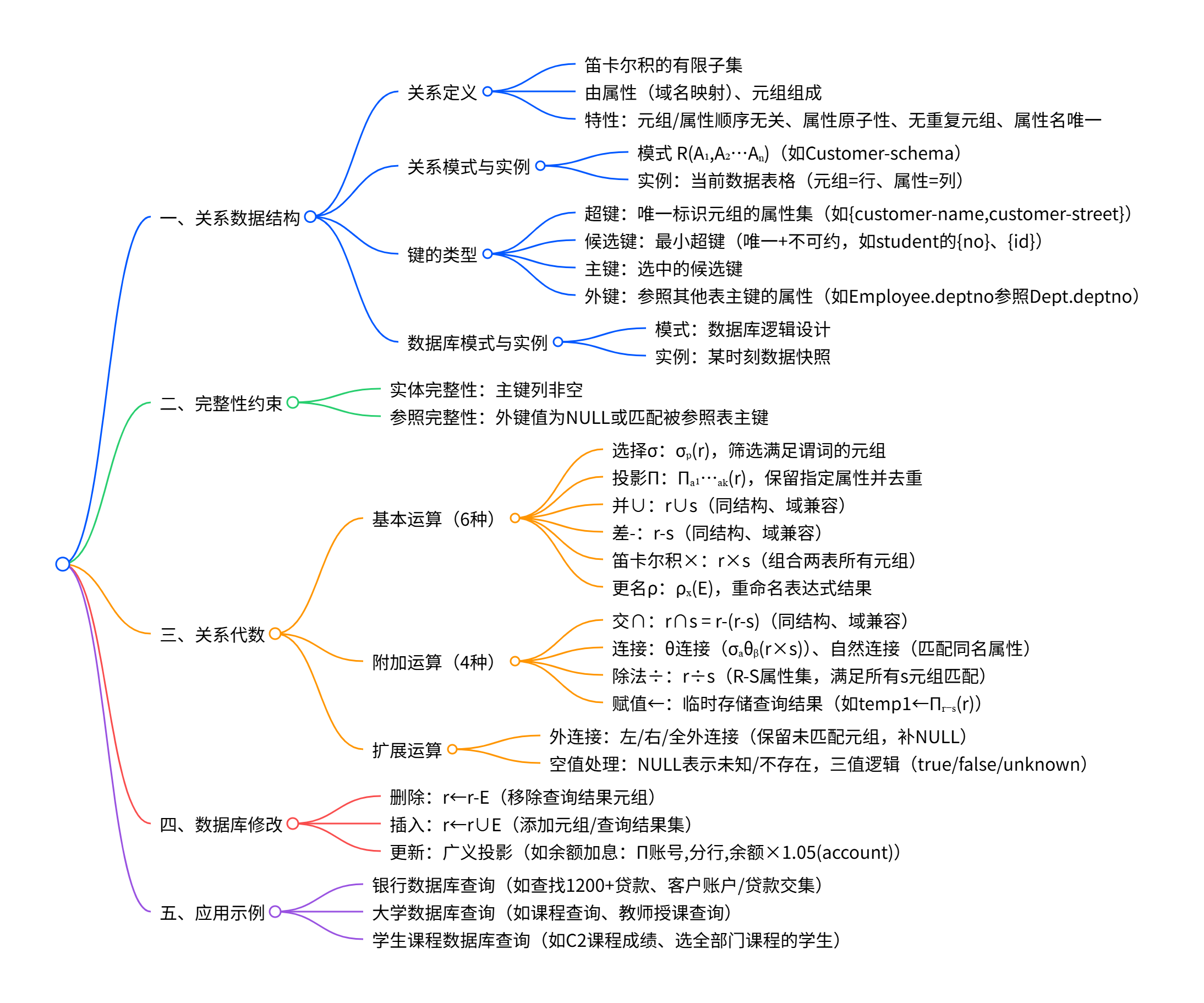

总结（Summary）¶

关系数据模型：表、记录/元组/行、属性、域/列。
键：候选键、主键、外键。
约束规则。
关系代数：基本操作；附加操作；扩展操作。
元组关系演算；域关系演算。
